СЧЕТЧИКИ ВИНТОВЫЕ ППВ ДЛЯ УЧЕТА НЕФТЕПРОДУКТОВ И ДРУГИХ ЖИДКОСТЕЙ

Описание
Счетчики жидкости винтовые ППВ предназначены для измерения объема неагрессивных (ньютоновских) жидкостей с кинематеческой вязкостью от 0, 55 до 300 сСт с температурой от минус 50 до плюс 50 градусов Цельсия, давлением до 1, 6 и 6, 4 МПа.
Счетчики используют в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.
Принцип действия винтовых счётчиков жидкости напоминает работу экструдера и заключается в том, что два винта находящиеся в зацеплении вращаются под действием потока жидкости, отмеряют при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.

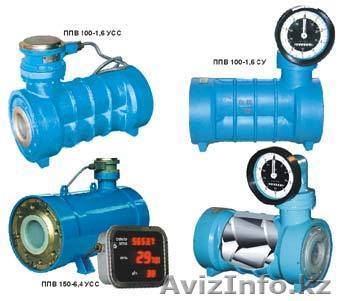

Счетчики ППВ комплектуются механическим счетным устройством (СУ) или устройством съема сигналов (УСС) с контроллером типа КУП с электронным цифровым счетным указателем мгновенного, разового и суммарного расхода жидкости, также пультом дистанционной передачи информации "Весна-ТЭЦ".
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0, 10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.

Характеристики
Тип счетчика Цена деления отсчетного устройства, л Условный проход, ДУ, мм Рабочее давление, МПа Температура изм. жидк., °С Класс точности Масса, кг
механ. электр.
ППВ-100/1, 6 10 1 100 1, 6 от -50 до +50 0, 25; 0, 5 45
ППВ-100/6, 4 10 1 100 6, 4 от -50 до +50 0, 25; 0, 5 135
ППВ-150/1, 6 10 1 150 1, 6 от -50 до +50 0, 25; 0, 5 270
ППВ-150/6, 4 10 1 150 6, 4 от -50 до +50 0, 25; 0, 5 270

Тип счетчика Класс точности Диапазон вязкости измеряемой жидкости, мм2/с
0, 55-1, 1 | 1, 1-6, 0 6, 0-60 60-300
Расход, м3/ч
min ном max min ном max min ном max
ППВ-100/1, 6 0, 25 18 120 180 10 80 100 4 60 80
0, 5
